一、系统简介
多维震动定位报警系统是一种室内外周界入侵探测系统，主要适用于铁路、监狱、机场、高级住宅小区、仓库、博物馆、电站（包括核电站）、军事机关、油气设施等需要周界防护的报警场所。
多维震动定位报警系统采用MEMS三轴加速度传感器+三轴陀螺仪传感器作为传感单元。全方位震动角度传感器，是先进、可靠性极高的周界入侵检测系统，其独有的专利技术优于其它类型的周界传感器。
系统应用了(三维加速度+三维陀螺仪)，多轴运动传感器探测技术，融合了大数据判断思想，大大降低了产品的误报率，更有效的提高了产品的报警准确率。多维智能定位传感器需要安装在周界外围隔离网或围栏上，能够实时监测隔离网的所有受力数据、运动数据和振动数据、气候温度变化等数据，这些数据通过系统软件算法分析，能够精准的区分出人为和自然力量产生的振动。具有高灵敏度，并可对360°全方位任何入侵产生的振动作出准确反应。
在监狱看守所应用时，当隔离钢网墙遭受攀爬、破坏入侵时，该系统能够精确捕获入侵发生地点，定位精度不大于3米。根据监狱实际和环境状况，能准确区分出人员攀爬、无意触碰、砸敲振动与风雨产生等多种情况下的振动，并联动报警。
以数字化滤波、多特征参量提取、振动源类型软件拟合、网络化相关性分析等专家数据分析系统为核心；以历史事件数据积累和知识库建设为特点。在经过适当的自学习周期之后，系统将逐步积累各种振动源的特征数据（指纹），并归入知识库，再遇有同类事件时，通过实时数据与知识库中特征指纹数据的比对，即可排除环境噪声因素的干扰，确切判知振源的类型。
自学习功能：立足于原始数据采集的多轴向、高采样率、高分辨率，系统具备自学习功能，经过自学习，建立各种振动源的指纹知识库。
背景噪声滤除：能有效地滤除各种各样的背景噪声，如风、雨、冰雹、雷电等。
综合安防管理平台：综合安防管理平台软件可将高压电网运行情况、周界视频监控图像、周界入侵报警信号运行情况集成在一个报警平台上，实现周界安全的多层次保护。可通过网络访问平台，实现联网。
二、系统特征
适合安装在任何新型或现有的周界外围隔离网或围栏上，例如：链环网、焊接网、围墙、玻璃等
高灵敏度（可调）、高可靠性，极低误报率
定位精度高，定位精度可达±1米，单台主机可管理64个多维智能定位传感器
多维智能定位传感器无需单独供电
快速安装、免维护
高防护等级：多维智能定位传感器达到IP68防护等级
适应性：全天候、全天时
探测设备可故障自检、自动复位性强
综合安防管理平台与围界监控系统进行联动，当报警探测器进行报警时，后端平台弹出视频画面，前端照明开启，并进行现场声光警告。
三、系统组成
多维震动定位报警系统是一套周界报警探测系统，它由多维智能定位传感器、多维智能管理主机、供电传输专用缆、综合安防管理平台组成。多维智能定位传感器、多维智能管理主机、供电传输专用缆安装在隔离网上，综合安防管理平台安装在中控室计算机上。通过综合安防管理平台对前端的设备实现实时报警信息的管理和报警显示。

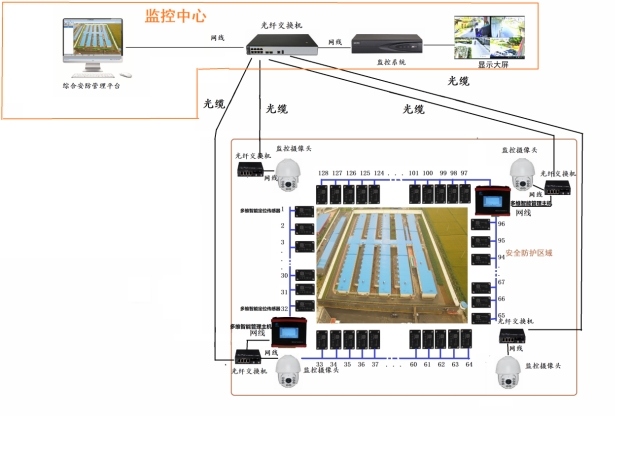

系统连接图如下：
多维智能管理主机技术参数：
l 与多维智能定位传感器之间通过高速总线通信
l 每台多维智能管理主机最大可管理64台多维智能定位传感器并对其进行远程供电，根据报警输出配置打开关闭报警联动输出设备输出。
l 平均无故障工作时间:大于50000小时
l 人机交互界面(HCI)
l 每个多维智能定位传感器可进行灵敏度和报警门限的设置
l 输入电压 :DC12V
l 静态工作电流：最大1A
l 通信接口：上行100M以太网；下行MBUS
l 开关量采集功能：能够采集2路干接点报警信号
l 联动输出:4路继电器输出
l 继电器触点容量：2A@250VAC、2A@30VDC
l 防拆功能：打开设备外壳具有报警输出
l 防雷保护等级 :不低于2级
l 报警响应时间: ≤2S
l 报警输出持续时间：≥3S
l 防护等级: IP55
l 电磁兼容性 :满足GB9254-2008、满足GB17625.1-2003
l 工作温度: -25℃～+85℃
l 工作湿度：不大于90%
多维智能定位传感器技术参数：
采用高性能六轴运动传感器(三维加速度+三维陀螺仪)，低功耗32位ARM处理器，军用防雷通信电路，宽范围防雷电源；
三防PC外壳；
安装方式：隔离网片安装
实时监测隔离网三维运动位移；
实时监测隔离网附近温度；
具有防破坏功能
定位精度：±3米
平均无故障工作时间:大于50000小时
静态工作电流: ≤3.0mA
通信接口：MBUS
采样频率 :≥100Hz
防雷保护等级 :不低于2级
响应时间 : ≤1S
防护等级: IP68
电磁兼容性 :满足GB9254-2008、满足GB17625.1-2003
工作温度 :-40℃～+85℃
