系统简介

ZLA-L-6001/ZLA-L-6002系列分布式振动光纤报警系统以单模通信光缆作为传感单元，对直接触碰或通过其他介质（铁艺、围墙、草坪等）传递给传感单元的各种振动，采取数据采集、分析、处理、 识别等技术，判断出不同扰动情况下的信号，从而对入侵者威胁周界范围的区域进行预警监测。

工作原理

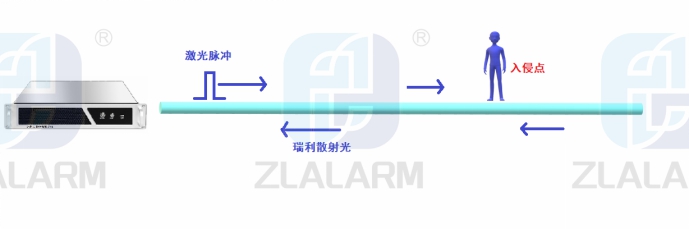

分布式振动光纤报警系统的感应部件是传感光缆，通过对其触碰、挤压、和振动的快速感应可以对诸如攀爬、剪切、行走等行为进行监测。传感光缆具有特殊核心层和特殊护封，能够保证正常使用而不受外界气候和恶劣环境的影响。光纤振动传感应用了“光弹效应”的原理，采用了后向瑞利散射技术，激光脉冲信号沿1芯传感光缆传输，散射回光相位发生变化并沿传感光缆返回，经光电转换、采集解析之后得到有效入侵信号，同时散射回光的传输时间乘以光在光纤中的传播速度实现精确定位。

分布式光纤报警主机内部含有窄线宽激光源，对信号进行光电转换、信号滤波、信号放大、模数转换、数据处理，识别出特征行为，如挖掘、爆破等入侵破坏行为和风雨雷电等噪声,同时将音频信息通过监听音响输出，用于人工识别。在报警同时调用视频监控系统进行复核，通过多种手段结合，在提高系统报警率的同时，极大降低人员工作强度。

光纤中传输的光正常状态及受干扰状态传播方式的图形比较如下：

系统结构

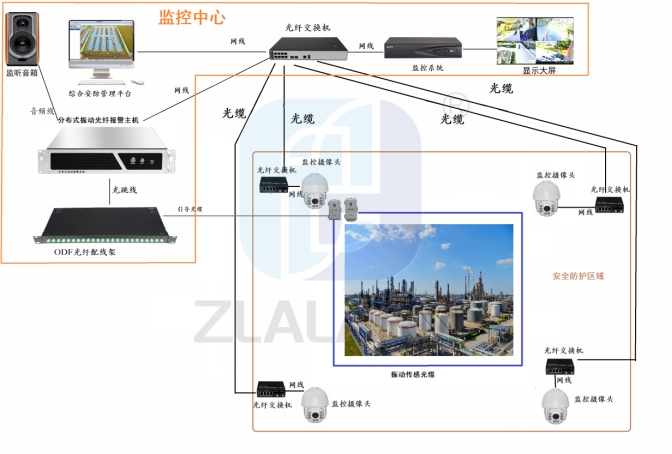

ZLA-L-6001/ZLA-L-6002系列分布式振动光纤报警系统由分布式光纤报警主机、引导光缆、传感光缆、防区连接器等四部分组成。配合综合安防管理平台使用，可实现报警监控复核、联动、语音监听等功能。

产品特点

1、传感器本征无源：传感器采用通信光缆，内部无电信号，完全不用考虑雷击、防水防腐和电磁干扰。适用于石油石化、天然气等易燃易爆场所，无需防爆认证。

2、语音监听功能：能够实时监听整个防护区域声音振动，输出能够清楚识别攀爬、挖掘、爆破、风雨等声音。

3、视频复核功能：能够调用视频监控平台进行视频复核，并记录报警时的视频信息，便于后期查询。

4、嵌入式结构：FPGA+ARM模式，集成采集、运算、分析功能于一体，减少数据传输转换时间提高时效性，采集的位宽更高，准确还原现场振动信号报警更准确。
